Per vedere ciò che l’occhio umano non può vedere!

La Termografia all’Infrarosso:
Sistema di diagnosi e ricerca non invasivo e non distruttivo



Esempio di termografia in infrarosso Esempio di termografia in infrarosso
Esempio di termografia in infrarosso Esempio di termografia in infrarosso
Esempio di termografia in infrarosso Esempio di termografia in infrarosso
Esempio di termografia in infrarosso Esempio di termografia in infrarosso


DEFINIZIONE DI TERMOGRAFIA


Esempio di termografia in infrarosso Esempio di termografia in infrarosso Esempio di termografia in infrarosso

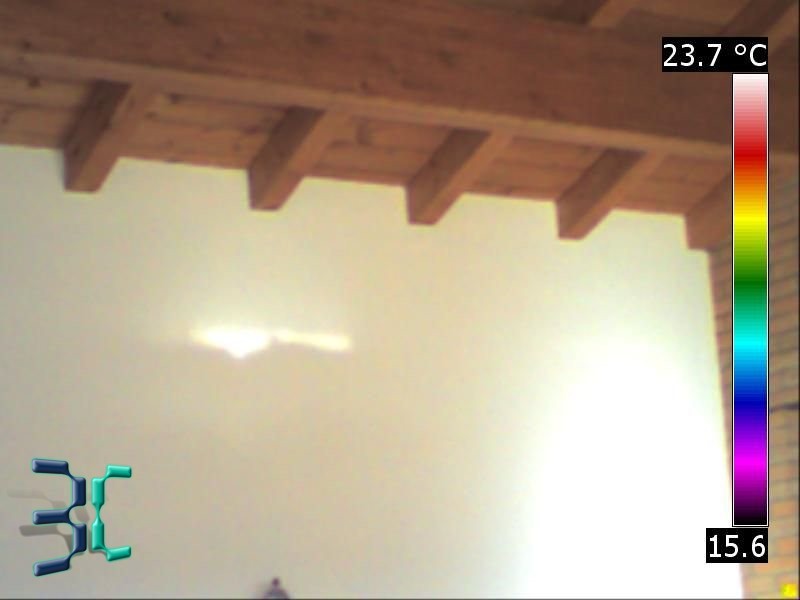

Immagine del visibile

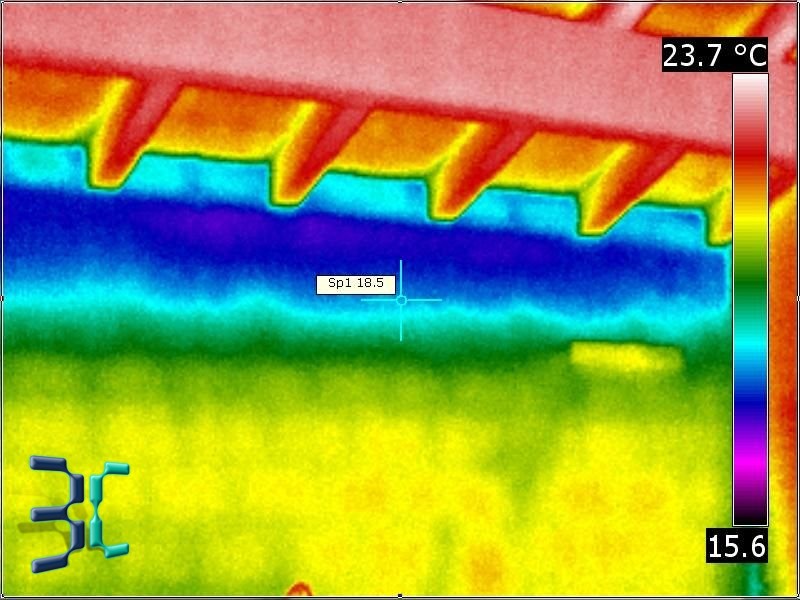

Visione all’infrarosso (ponti termici e scarso isolamento)

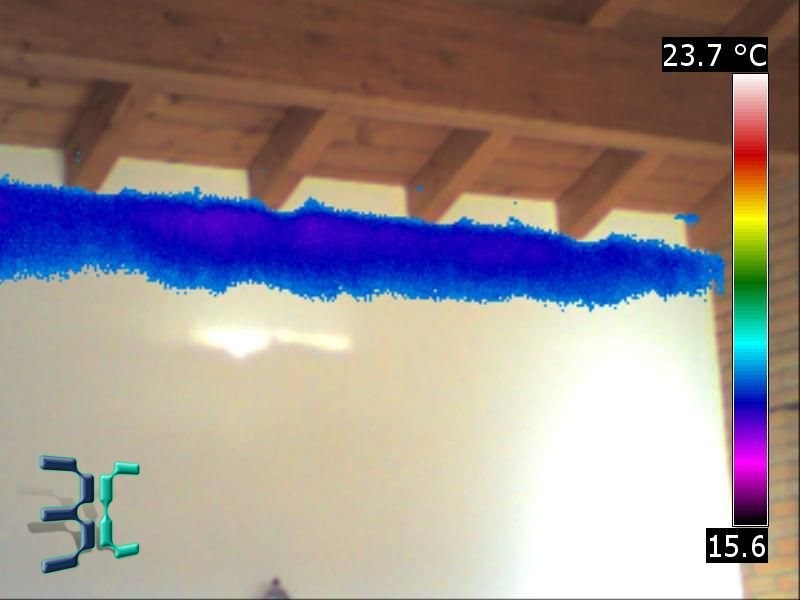

Infrarosso sul visibile
(zona a forte rischio muffa)
Esempio di termografia in infrarosso Esempio di termografia in infrarosso Esempio di termografia in infrarosso
Immagine del visibile
Visione all’infrarosso (disomogeneità costruttive)
Infrarosso sul visibile
(zona a scarso isolamento)
Esempio di termografia in infrarosso Esempio di termografia in infrarosso Esempio di termografia in infrarosso
Immagine del visibile
Visione all’infrarosso (perdita da tubo acqua calda)

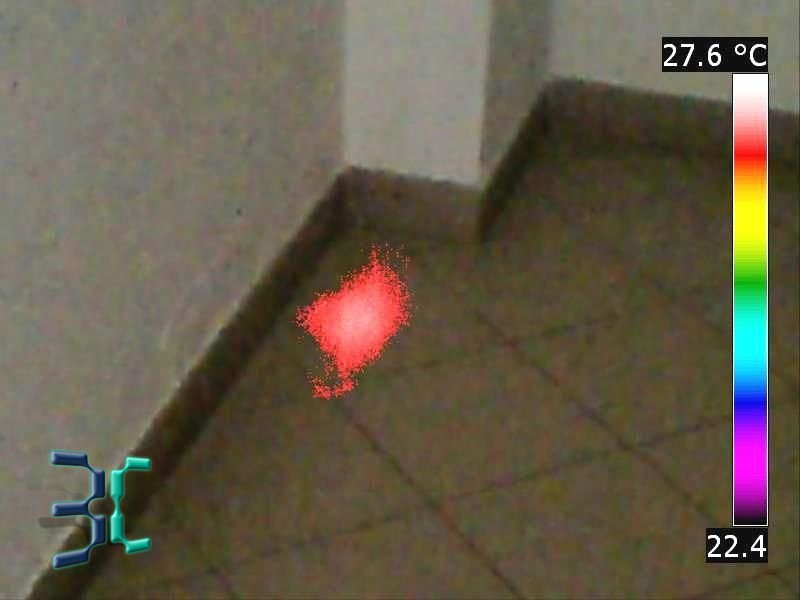

Infrarosso sul visibile (individuazione punto esatto della perdita)
Esempio di termografia in infrarosso Esempio di termografia in infrarosso Esempio di termografia in infrarosso
Immagine del visibile

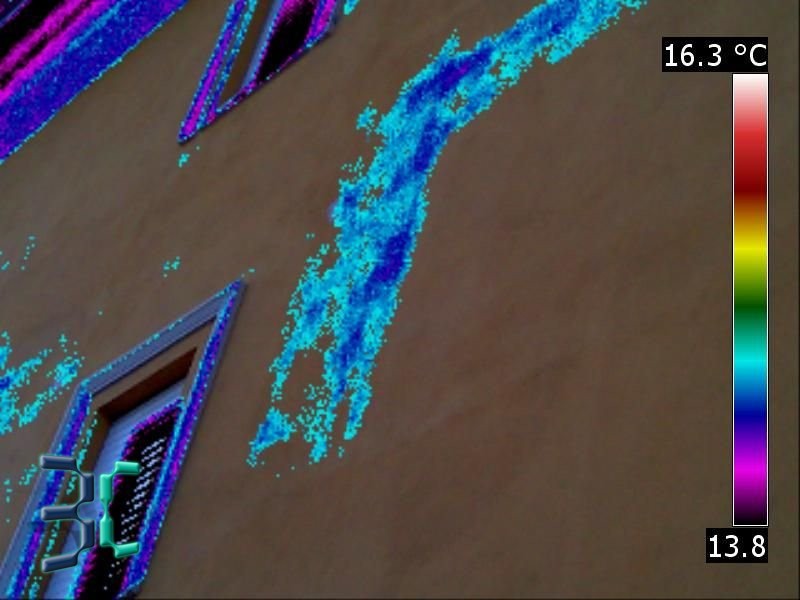

Visione all’infrarosso (infiltrazioni di acqua da edifico adiacente)
Infrarosso sul visibile
(individuazione punti di origine delle infiltrazioni)
Esempio di termografia in infrarosso Esempio di termografia in infrarosso Esempio di termografia in infrarosso

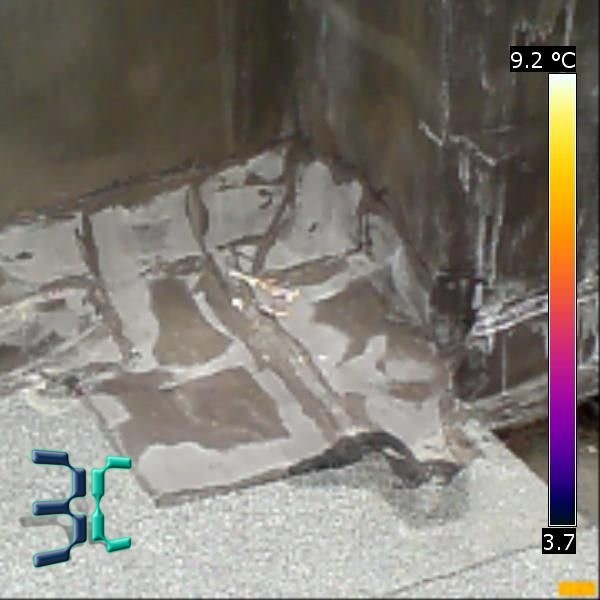

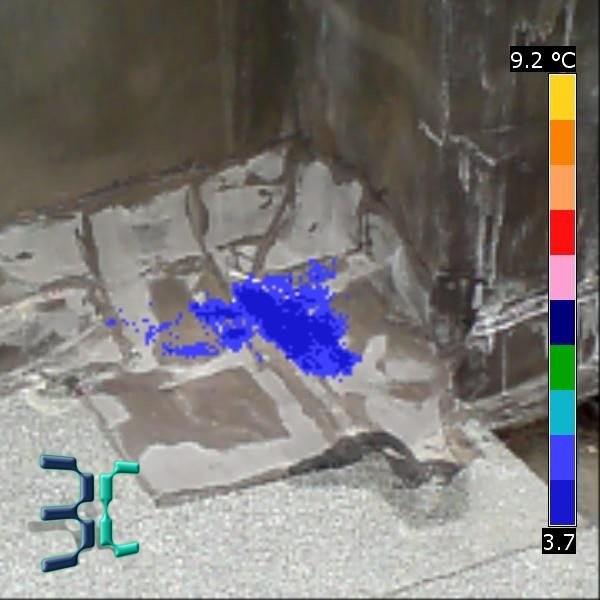

Immagine del visibile
(guaina terrazzo)

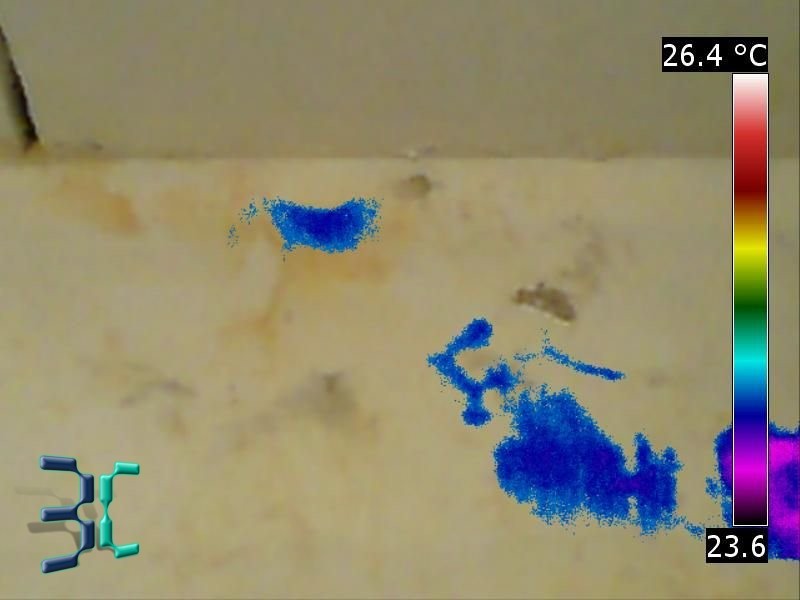

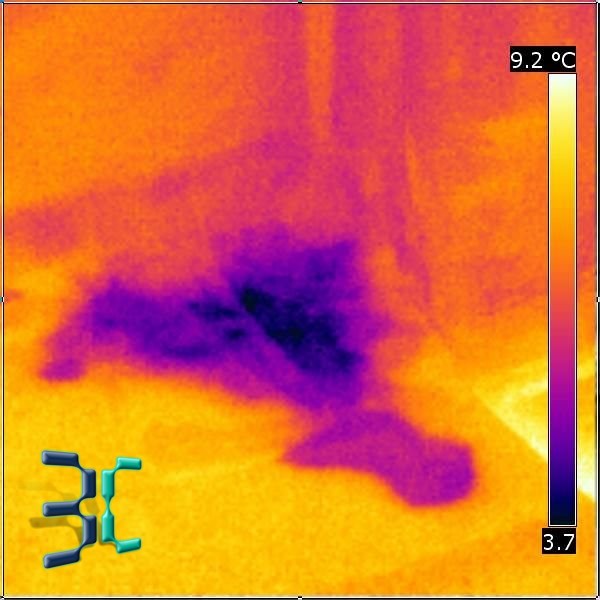

Visione all’infrarosso (infiltrazione di acqua)
Infrarosso sul visibile
(origine dell’infiltrazione)
La termografia è una tecnica diagnostica non invasiva e non distruttiva che sfrutta il principio fisico secondo cui qualunque corpo con una temperatura maggiore dello zero assoluto (-273,14°C), emette energia sotto forma di radiazione infrarossa.

Lo strumento che converte l’energia emessa da un corpo (sotto forma di onde elettromagnetiche infrarosse) in un segnale digitale è la Termocamera.

La “visione dell’energia” rilevata dalla Termocamera, viene rappresenta da un’immagine, abbinando una scala a gradiente di colori ad una scala di temperature.

L’immagine ottenuta non è altro che la mappatura termica superficiale dell’ oggetto.

Pertanto la termografia può essere intesa come uno strumento d’indagine non invasivo e non distruttivo, applicabile a moltissimi settori.

La termografia ricopre un ruolo fondamentale nell’ individuazione preventiva di anomalie in tantissimi settori, e per la sua efficacia ed affidabilità si è dimostrata come uno dei metodi più sicuri ed obbiettivi.



COSTI MOLTO BASSI, INTERVENTI NON INVASIVI


In ambito edilizio ed architettonico la termografia consente di evitare interventi distruttivi finalizzati all’individuazione delle varie cause di un problema.
Con questa tecnologia innovativa non è più necessario procedere per tentativi, magari con demolizioni inutili, e si possono pianificare con precisione gli interventi e preventivare esattamente i relativi costi.
L'indagine termografica individua come e dove intervenire a colpo sicuro con interventi mirati e risolutivi.
In questo modo il cliente o utente finale risparmia enormi somme di denaro necessarie, ad esempio, per chiamare un’impresa edile e rompere un intero pavimento alla ricerca del tubo rotto. Con la Termografia ciò non è più necessario.
La velocità di intervento è un altro aspetto fondamentale della Termografia.
In condizioni ottimali, ad esempio, la ricerca del percorso del tubo di riscaldamento che passa a pavimento, si può effettuare in pochissimi minuti.
Grande risparmio nei costi, velocità di esecuzione, invasività dell’intervento praticamente inesistente.

A chi è rivolto il servizio di Termografia all’infrarosso

I maggiori destinatari del servizio sono:
  • Liberi professionisti e studi tecnici, come strumento avanzato di consulenza; la Termografia è inserita anche nella Nuova Normativa come tecnica di documentata affidabilità nello studio dell'organismo strutturale.
  • Imprese di costruzioni;
  • Acquirenti di unità immobiliari, nuove od usate;
  • Proprietari di appartamenti;
  • Condomini ed amministratori di condomini;
  • Studi legali come mezzo per perizie di parte in controversie legali;
  • Agenzia immobiliari al fine di valutare la qualità del patrimonio edilizio affidato in gestione o vendita;
  • Società di assicurazioni per valutare rischi connessi alla gestione dei beni assicurati;
  • Certificatorienergetici;

Applicazioni della
termografia in edilizia


La Termografia all’Infrarosso permette di eseguire in modo non invasivo e non distruttivo la seguente tipologia di interventi:

  • Ricerca perdite idriche e tubazioni rotte;
  • Verifica del tracciato delle tubazioni idriche;
  • Mappatura impianti di riscaldamento e condizionamento;
  • Verifica tubazioni riscaldamento a pavimento;
  • Ricerca perdite da scaricatori di condensa;
  • Verifica del perfetto isolamento tubazioni;
  • Ricerca dei percorsi tubi acqua calda e fredda;
  • Depositi ostruttivi all’interno di tubazioni;
  • Rotture impianti di adduzione idrica;
  • Verifica percorsi e perdite dai contatori;
  • Verifica della perfetta esecuzione delle opere prima della consegna degli appartamenti;
  • Verifica perfetto isolamento termico edifici;
  • Ricerca dispersione energetica;
  • Ricerca ponti termici nelle strutture;
  • Verifica della coibentazione e rivestimento a cappotto;
  • Ricerca punti di rugiada e muffe;
  • Ricerca difetti e vizi occulti;
  • Verifica distacchi di intonaci interni ed esterni;
  • Ricerca della tessitura muraria;
  • Ricerca aperture nascoste o tompagnate;
  • Verifica omogeneità delle strutture;
  • Ricerca aree interessate dai restauri;
  • Verifica strutture portanti degli edifici;
  • Individuazione orditura dei solai;
  • Deterioramento del copriferro strutture in c.a.;
  • Umidità nelle costruzioni;
  • Umidità da risalita capillare;
  • Umidità su strutture storiche ed architettoniche;
  • Infiltrazioni di acqua nelle pareti;
  • Infiltrazioni di acqua dai tetti;
  • Infiltrazioni di acqua da terrazze e coperture piane
Esempio di termografia in infrarosso Esempio di termografia in infrarosso

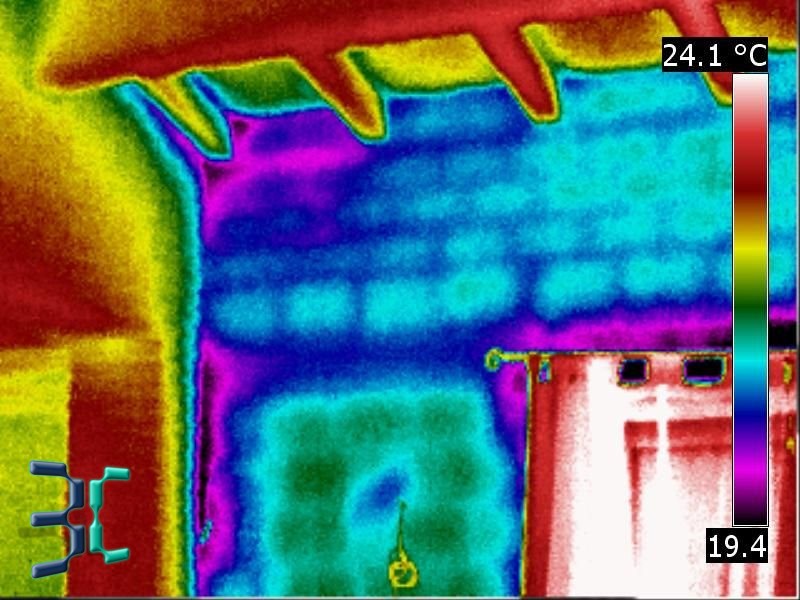

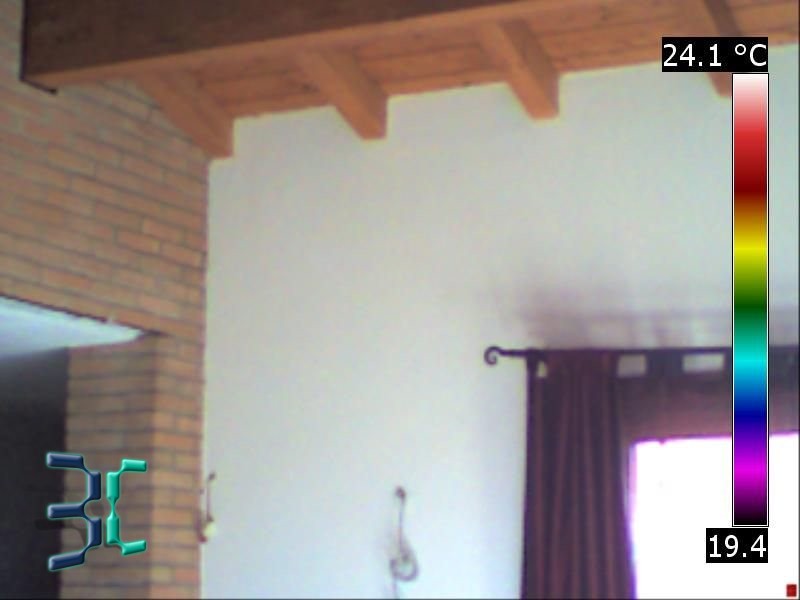

Isolamento inesistente, zone a forte rischio muffa
Esempio di termografia in infrarosso Esempio di termografia in infrarosso
Individuazione perdite nella tubazione in ferro murata
Esempio di termografia in infrarosso Esempio di termografia in infrarosso

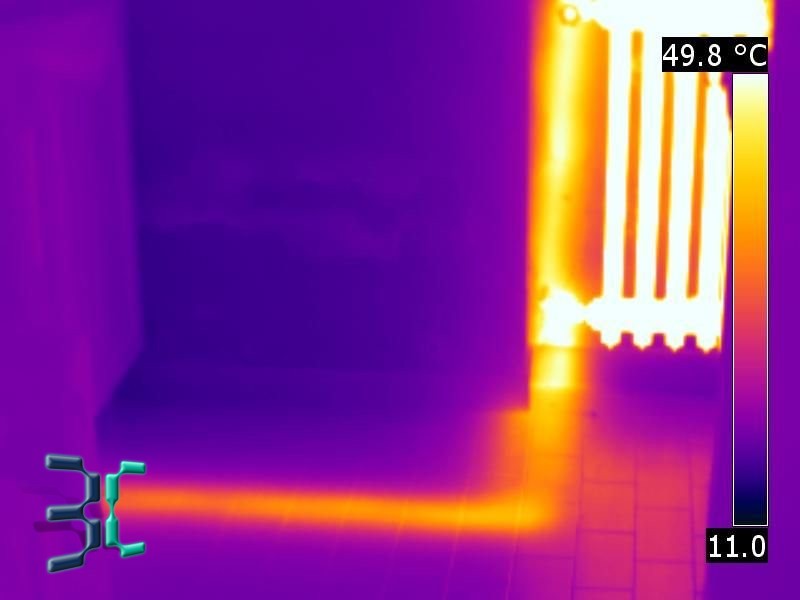

Ricerca percorso riscaldamento a pavimento
Esempio di termografia in infrarosso Esempio di termografia in infrarosso

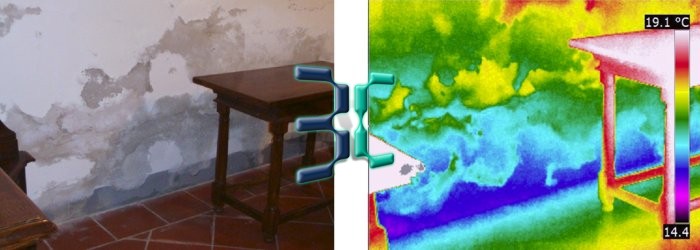

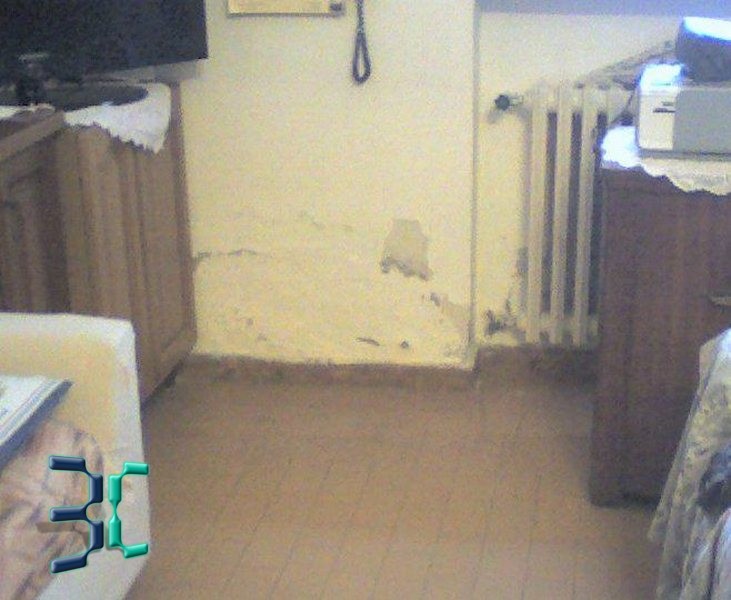

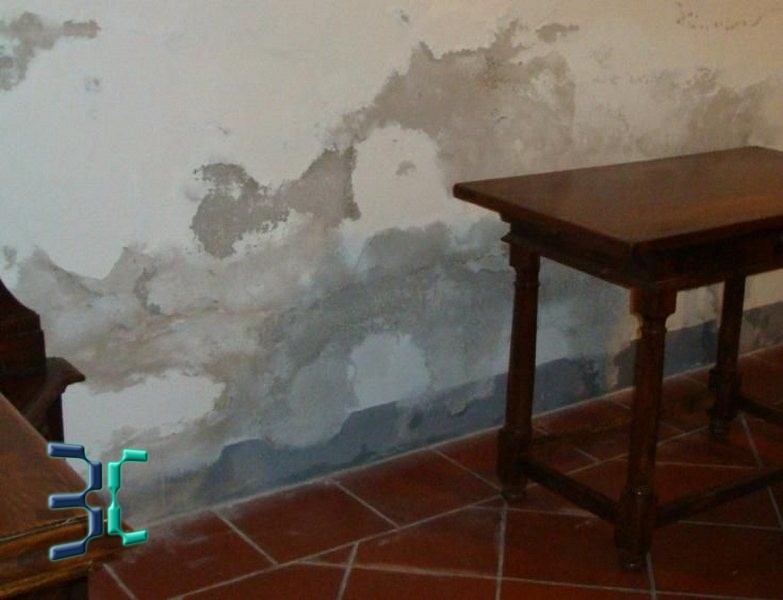

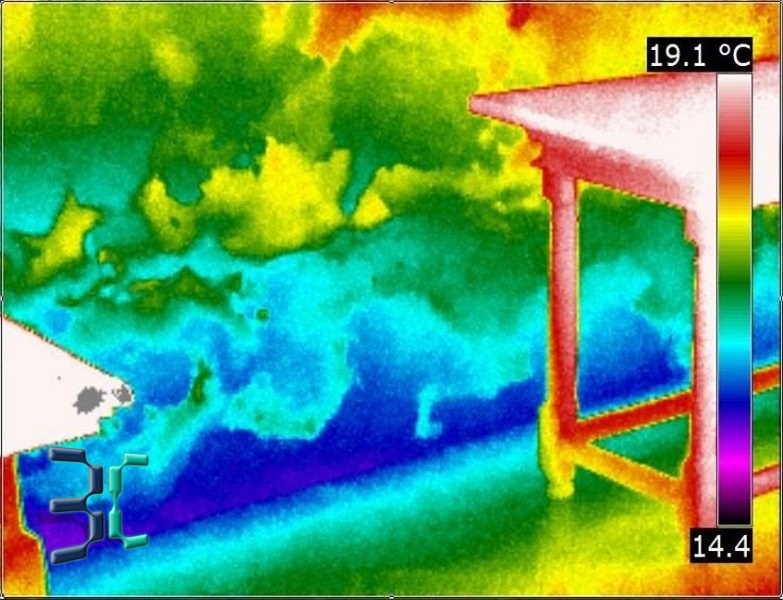

Umidità da risalita e distacco di intonaco
Esempio di termografia in infrarosso Esempio di termografia in infrarosso

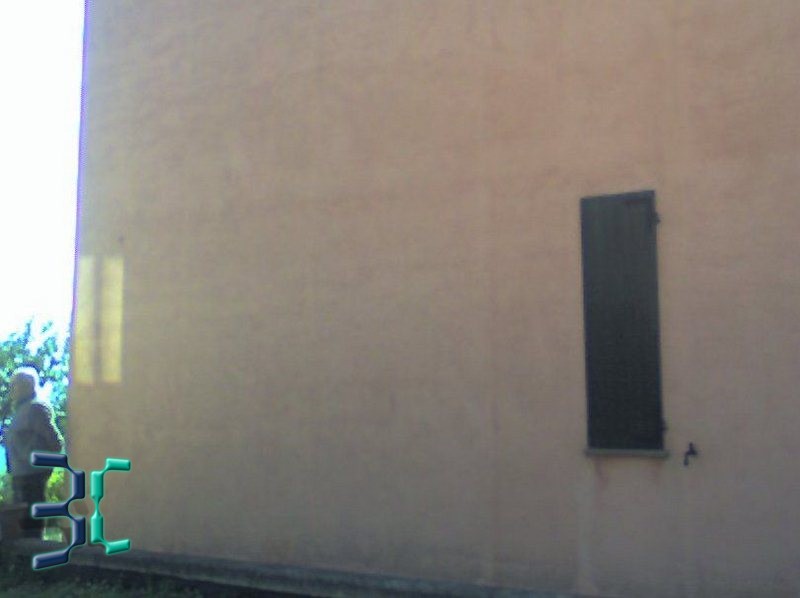

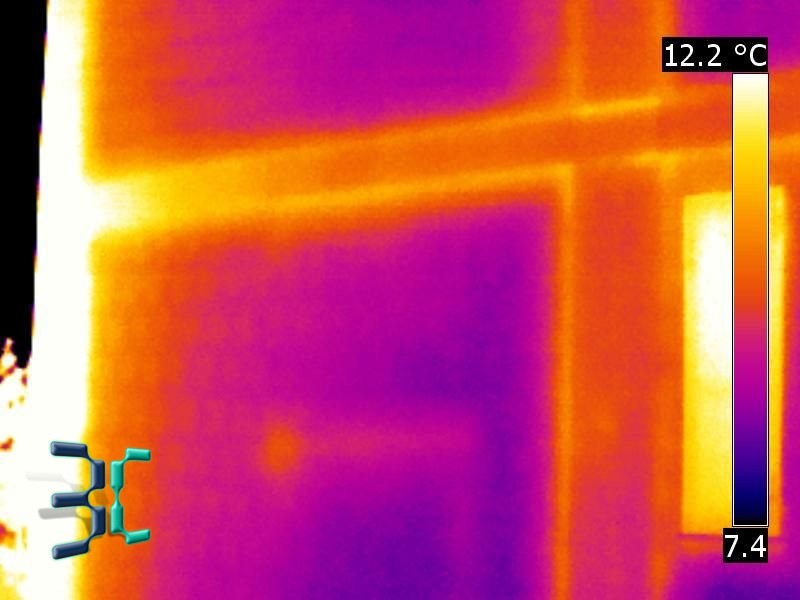

Dispersione di calore dall’interno
(travi e pilastri non isolati)
Esempio di termografia in infrarosso Esempio di termografia in infrarosso

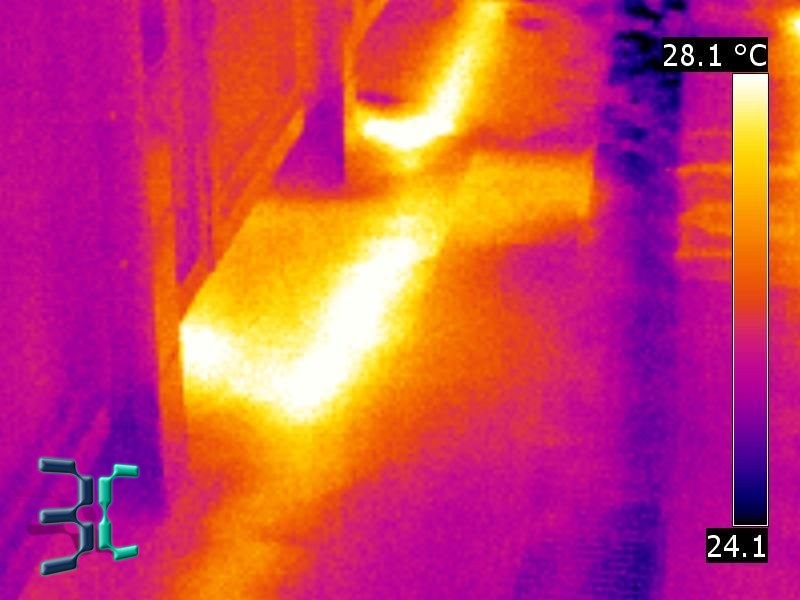

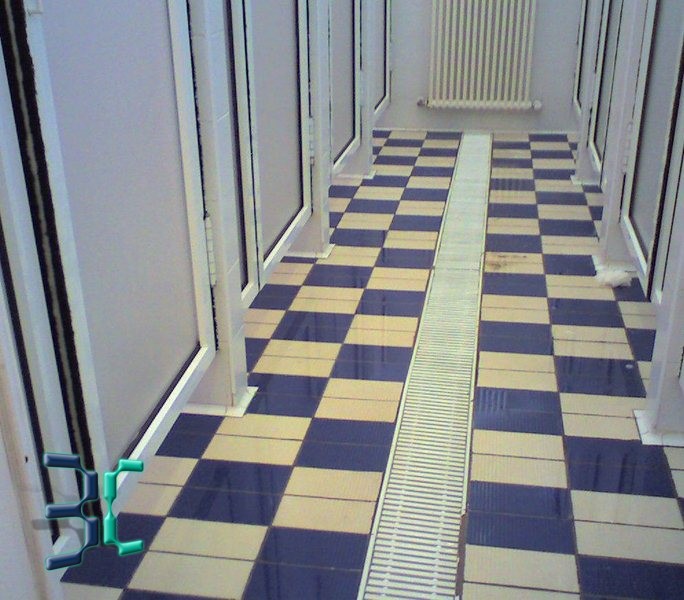

Ricerca percorso tubazioni nel locale docce
Esempio di termografia in infrarosso Esempio di termografia in infrarosso
Individuazione punto esatto della micro perdita nella
tubazione in ferro arrugginita

Alcuni esempi di applicazione della termografia in edilizia.

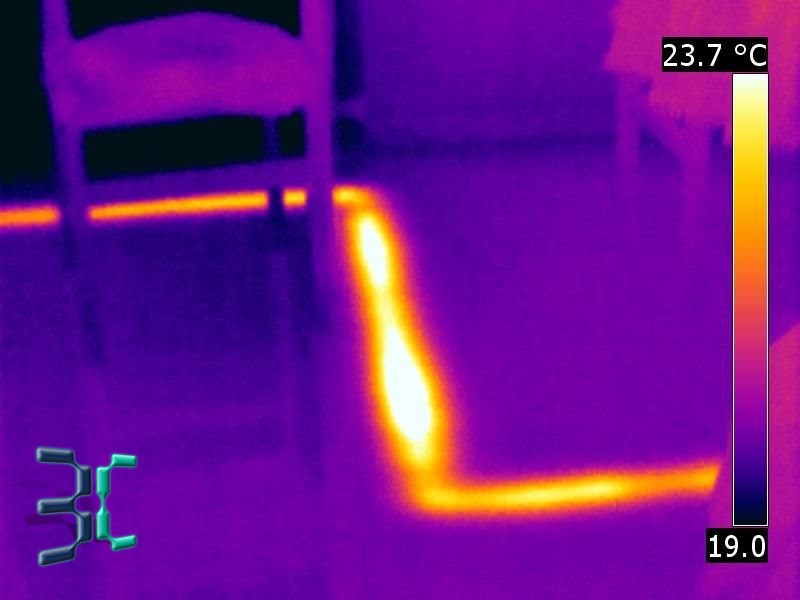

Ricerca percorso tubi del riscaldamento e sanitari

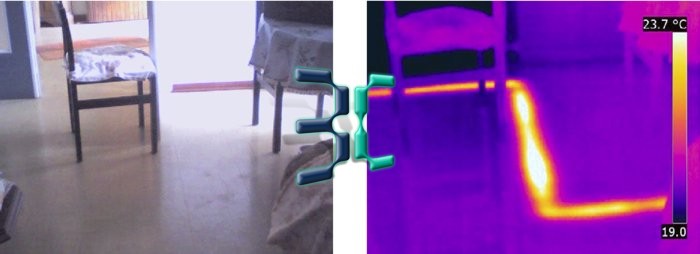

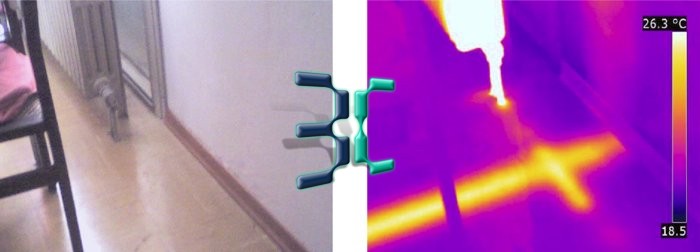

Ricerca percorso tubazioni del riscaldamento ...Apri esempio

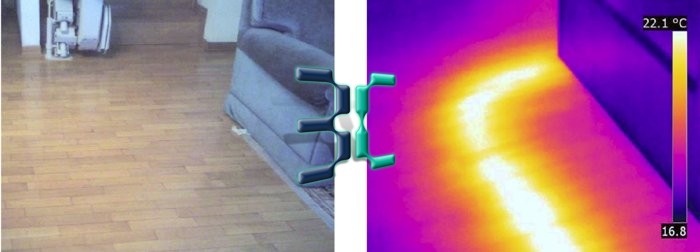

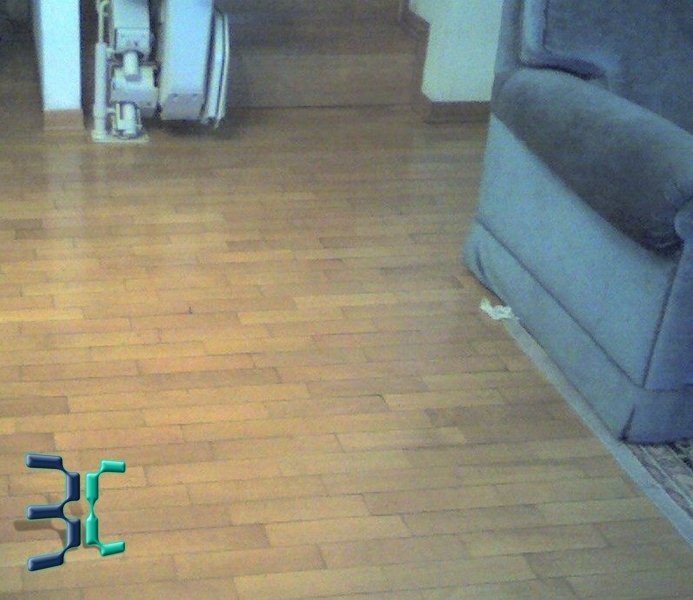

Ricerca percorso tubazioni del riscaldamento (su parquet) ...Apri esempio

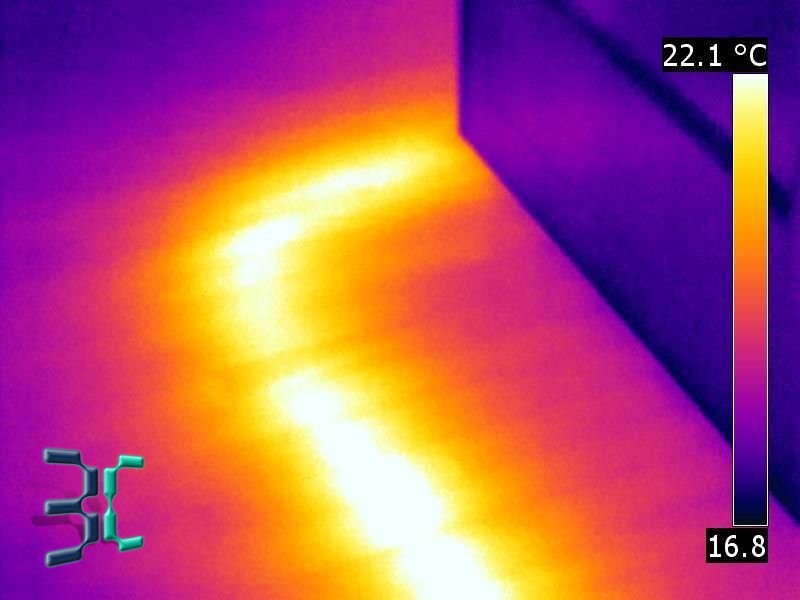

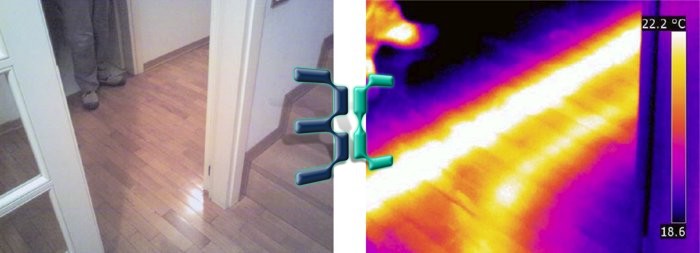

Ricerca curve su percorso tubazioni del riscaldamento ...Apri esempio

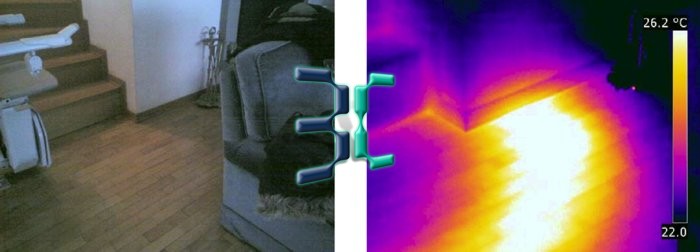

Ricerca percorso tubazioni del riscaldamento (anche sotto i muri)...Apri esempio

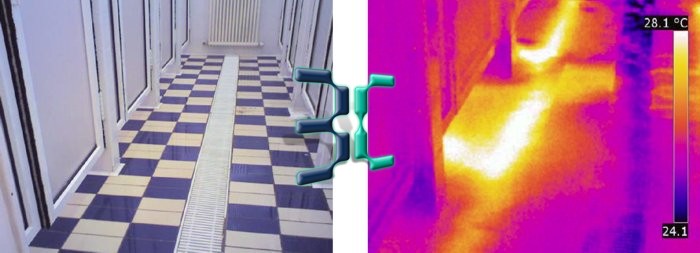

Ricerca dei percorsi tubi acqua calda...Apri esempio

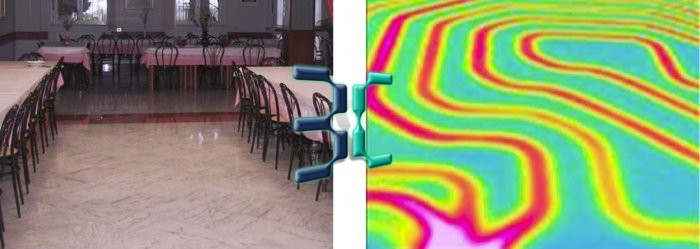

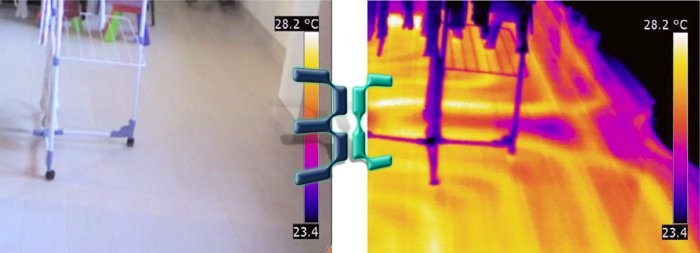

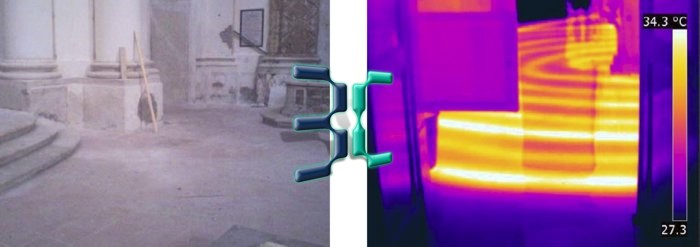

Mappatura impianti di riscaldamento a pavimento...Apri esempio

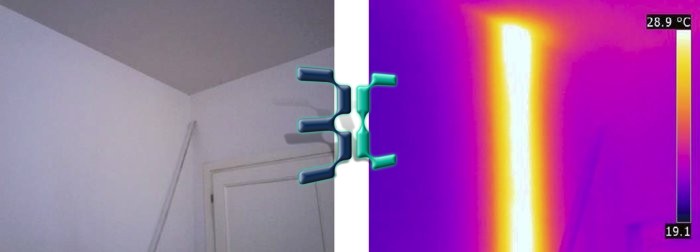

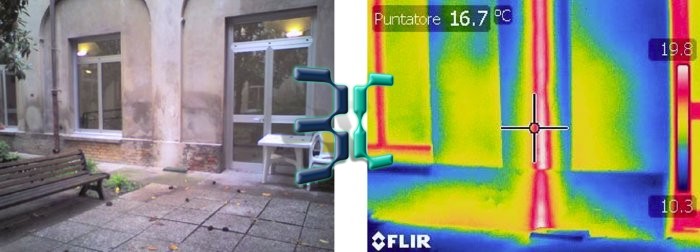

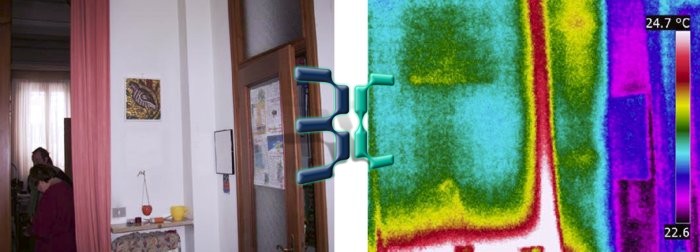

Ricerca colonna ascendente tubo del riscaldamento...Apri esempio

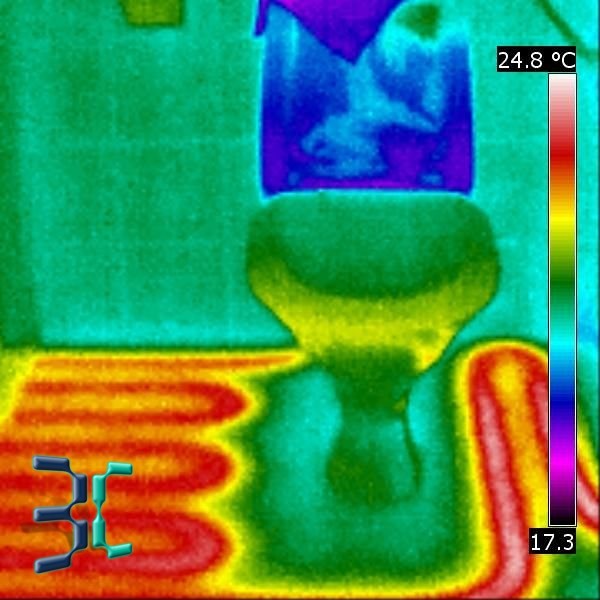

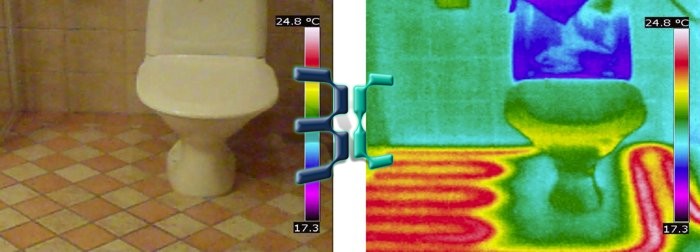

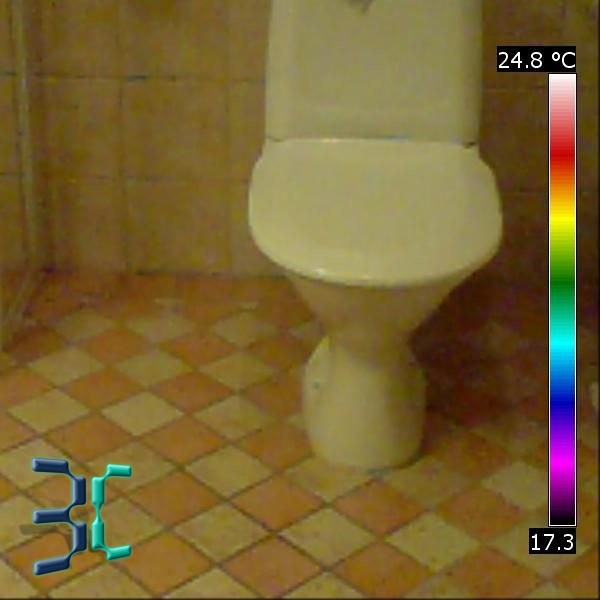

Ricerca tubazioni riscaldamentonel pavimento w.c....Apri esempio

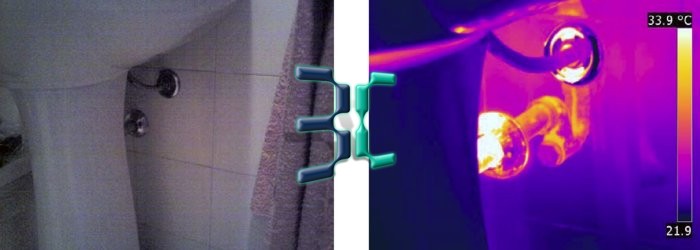

Controllo efficienza scarico lavabo w.c. ...Apri esempio

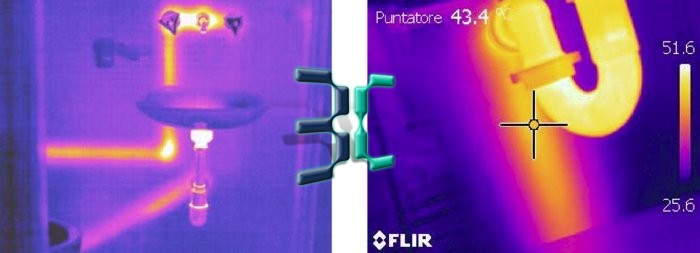

Verifica tubazioni di adduzione e scarico lavabo w.c. ...Apri esempio

Dispersioni energetiche

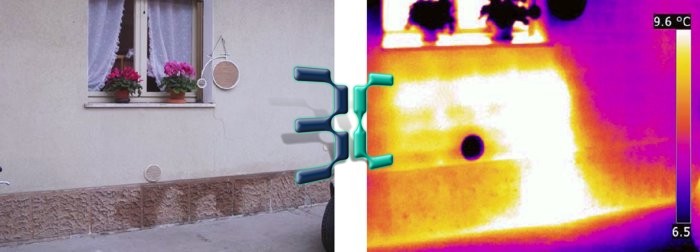

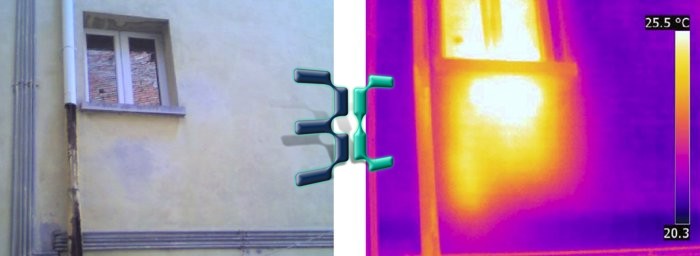

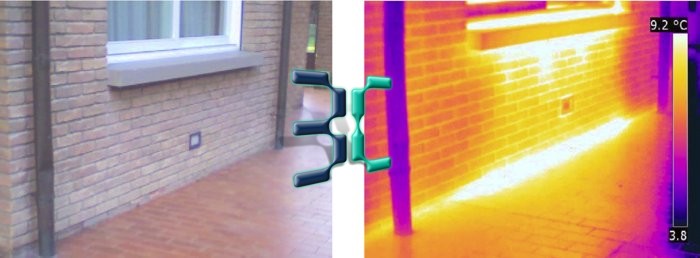

Dispersione di calore dal termosifone interno ...Apri esempio

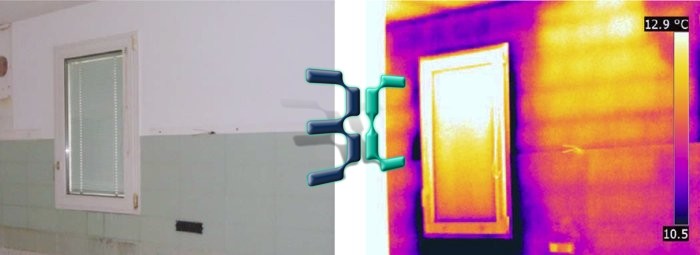

Dispersione termica da infisso interno (entra il freddo) ...Apri esempio

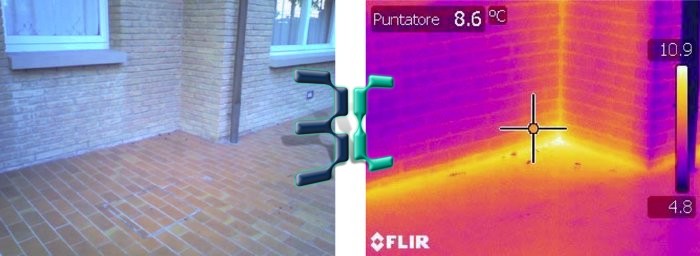

Il calore si disperde verso l'esterno (insufficiente coibentazione) ...Apri esempio

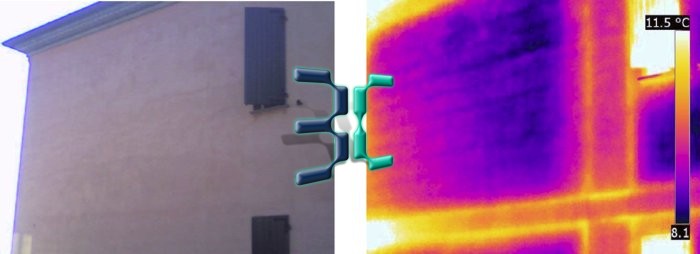

Il calore si disperde verso l'esterno (travi e pilastri non isolati) ...Apri esempio

Ponti termici e zone arischi muffa

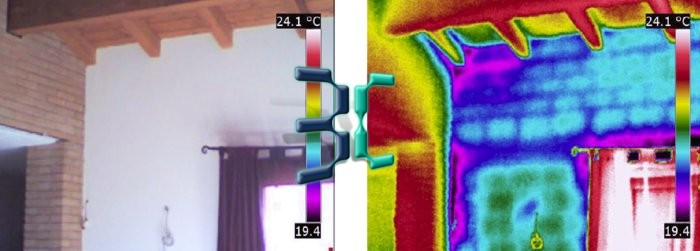

Isolamento interno inesistente, con zone critiche a rischio muffa ...Apri esempio

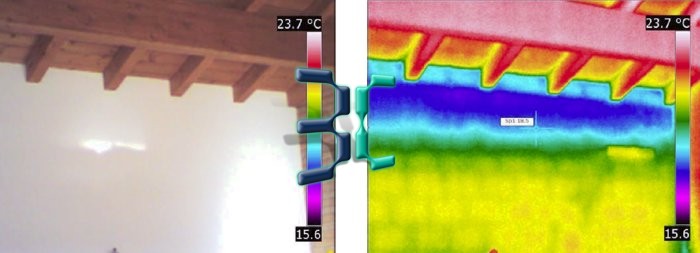

Ponte termico, parete non isolata, elevato rischio muffa ...Apri esempio

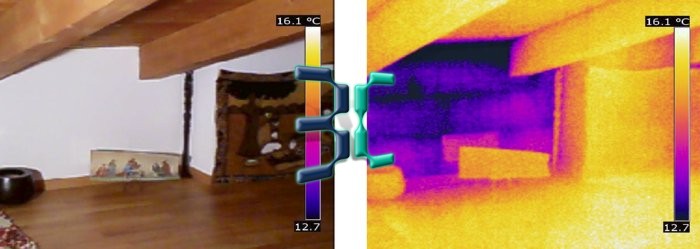

Mansarda non isolata, con ingresso del freddo dall'esterno ...Apri esempio

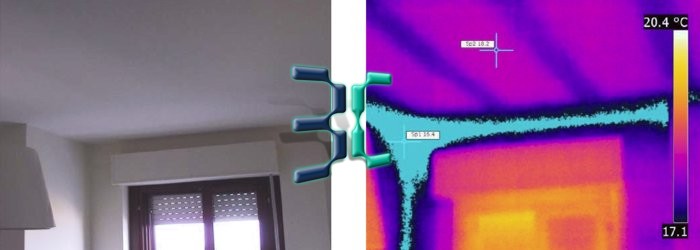

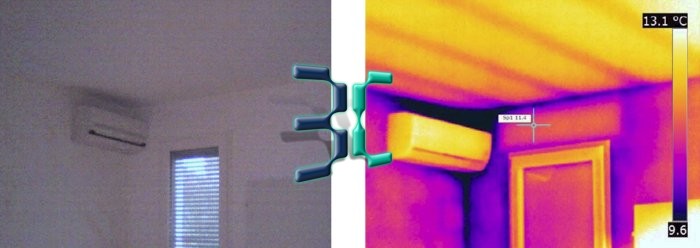

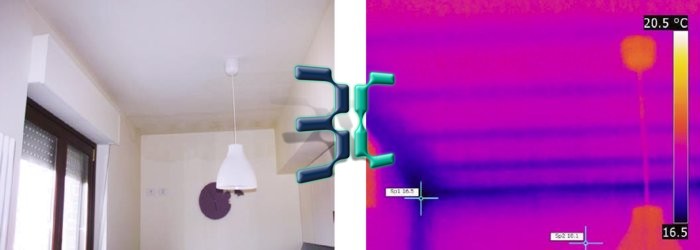

Ponti termici e zone a rischio muffa ...Apri esempio

Ricerca perdite idriche ed infilrazioni

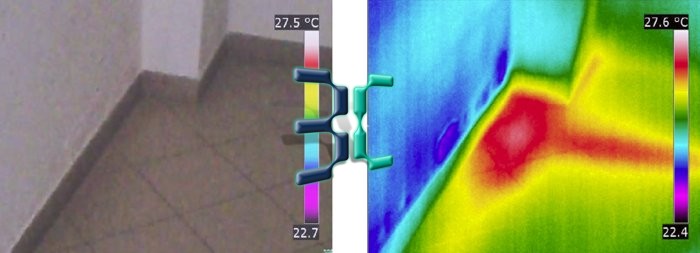

Ricerca punto esatto origine perdita da tubazione acqua calda ...Apri esempio

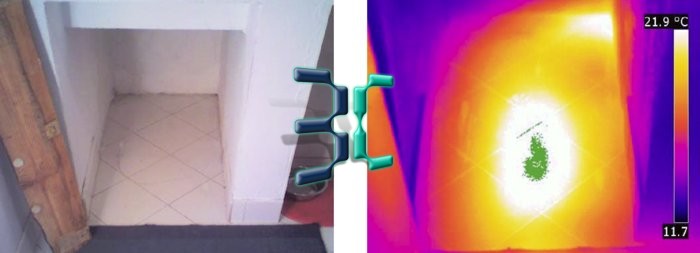

Ricerca punto esatto origine perdita da tubazione del riscaldamento ...Apri esempio

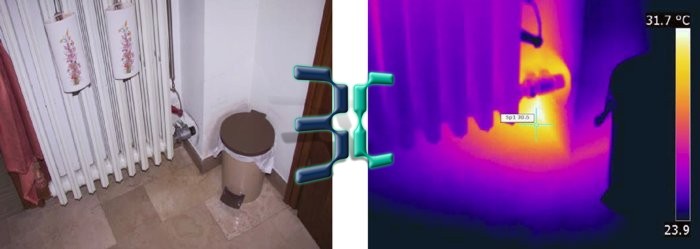

Ricerca micro perdita da raccordo tubo del riscaldamento murato ...Apri esempio

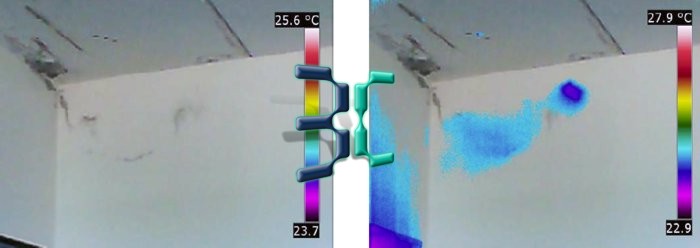

Individuazione punto di infiltrazione acqua su parete in c.a. ...Apri esempio

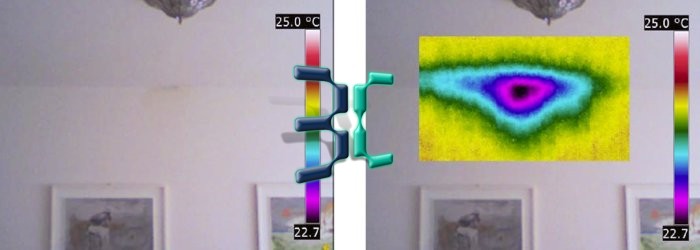

Individuazione punto esatto perdita idrica da w.c. soprastante ...Apri esempio

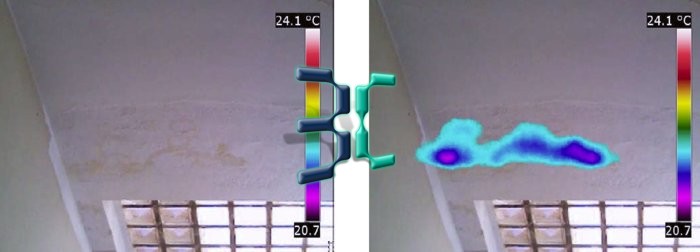

Individuazione punto esatto infiltrazione acqua la lucernario ...Apri esempio

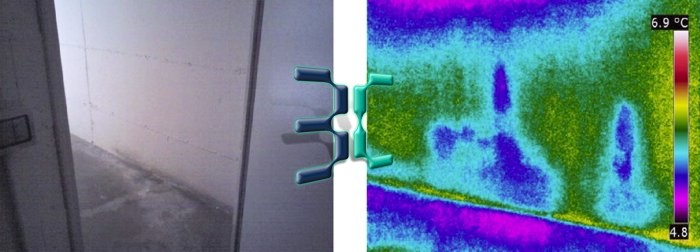

Ricerca infiltrazione d'acqua da muro in c.a. ...Apri esempio

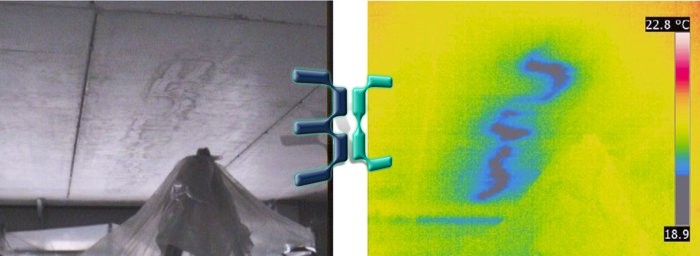

Ricerca infiltrazione d'acqua da tetto in c.a. garage ...Apri esempio

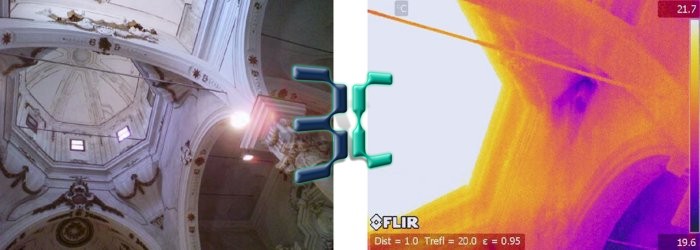

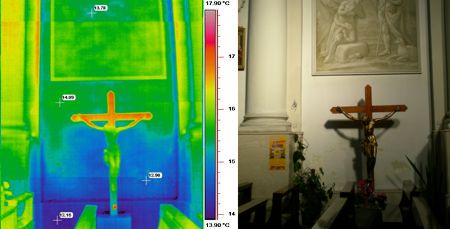

Ricerca infiltrazione d'acqua da cupola di una chiesa ...Apri esempio

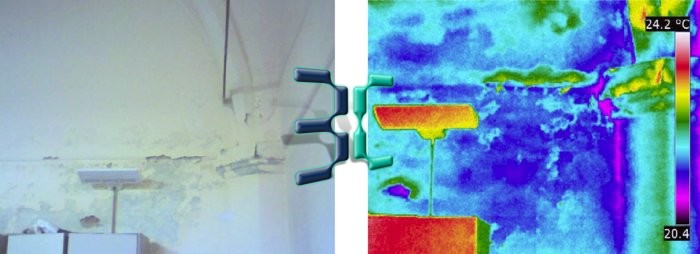

Ricerca infiltrazione d'acqua da rottura tubazione in ferro murata ...Apri esempio

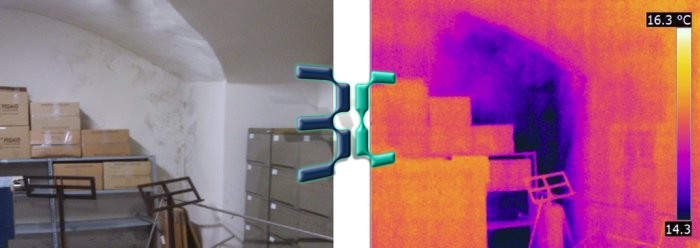

Ricerca infiltrazione d'acqua da rottura fognatura ...Apri esempio

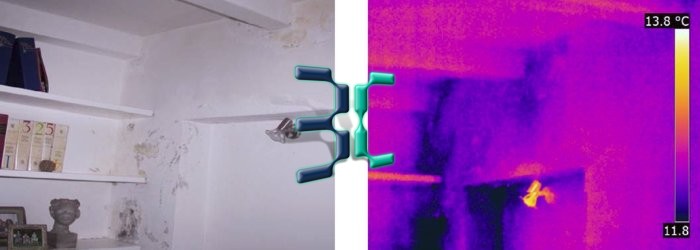

Ricerca infiltrazione d'acqua da pluviale esterno ...Apri esempio

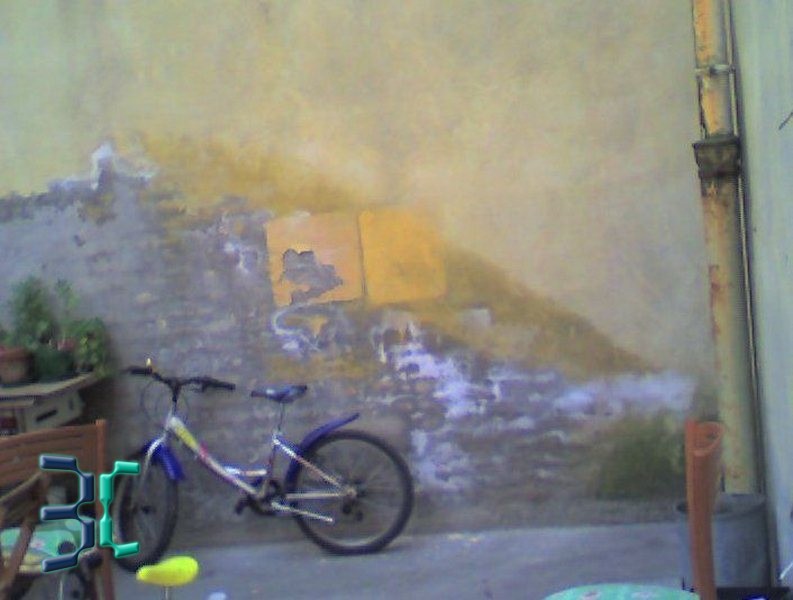

Umidità da risalita e distacco di intonaco

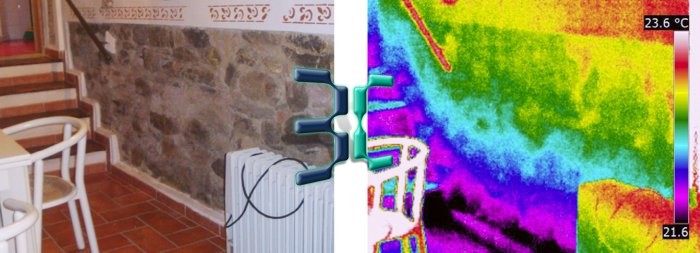

Umidità da risalita capillare ...Apri esempio
Umidità da risalita e distacco di intonaco ...Apri esempio

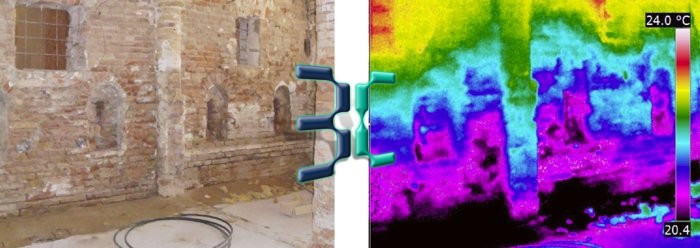

Umidità da risalita su edifici rurali ...Apri esempio

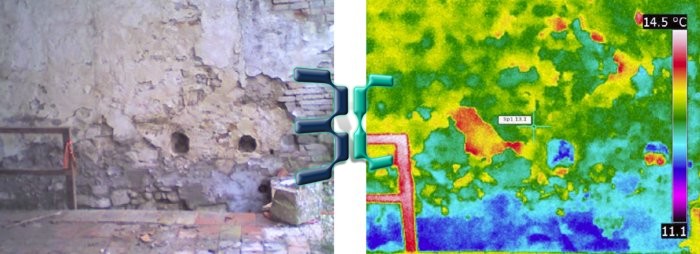

Disomogeneità muraria e distacco di intonaco ...Apri esempio

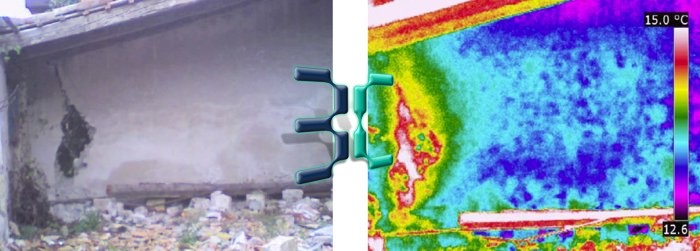

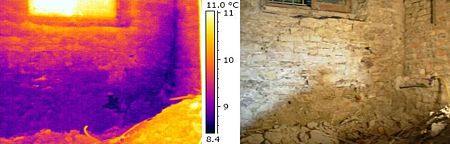

Umidità, distacchi di intonaco e degrado murario ...Apri esempio

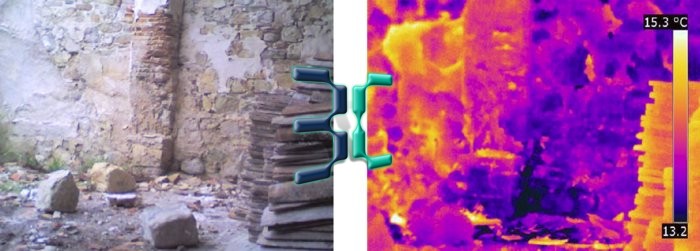

Disomogeneità e degrado della struttura muraria ...Apri esempio

Individuazione struttura portante ed aperture tamponate

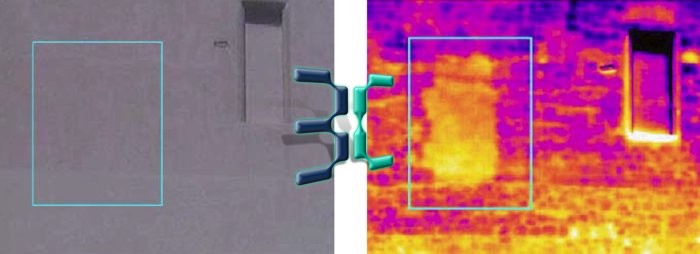

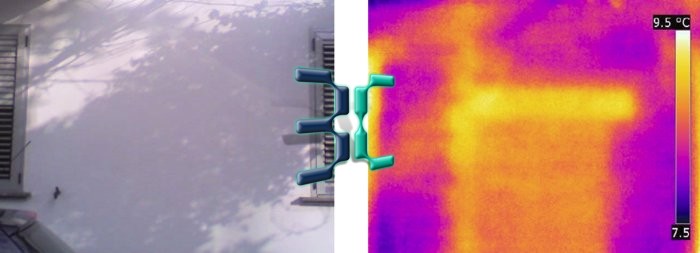

Individuazione di apertura tamponata non visibile ad occhio nudo ...Apri esempio

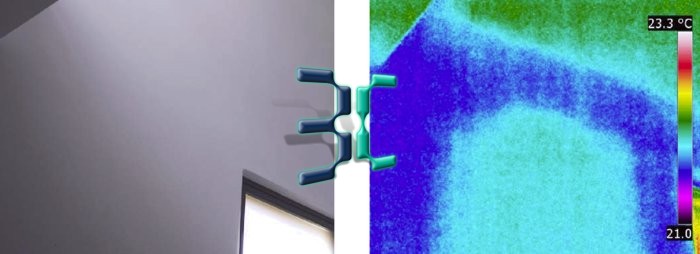

Individuazione struttura portante ...Apri esempio
